Позициониране
ПОЗИЦИОНИРАЙТЕ И ЛОКАЛИЗИРАЙТЕ БАТЕРИЙНИТЕ ИНСТРУМЕНТИ БЕЗОПАСНО
Решенията на Desoutter за локализиране и позициониране гарантират безопасно постигане на тези цели по отношение на качество, продуктивност и ергономичност.
При монтажа ръководителите на производството не искат да оставят нищо на случайността: винтът трябва да бъде затегнат с правилните параметри на затягане на точното място на правилния компонент. За да се постигне това, инструментът трябва да е наличен и активиран точно там, където е необходимо. Освен това работниците трябва да могат да работят безпрепятствено, като същевременно остават във форма и здрави. Решенията на Desoutter за локализиране и позициониране гарантират, че тези цели са надеждно постигнати по отношение на качество, производителност и ергономичност.
Независимо дали само един винт се затяга с един инструмент или сложен компонент с много различни места на винтове трябва да бъде обработен на няколко нива и от няколко страни: колкото различни са изискванията при монтажа, толкова различни са и нашите решения.
1- Системата nexonar предлага максимална гъвкавост за позициониране. Той може да записва в три измерения позицията на инструмента и компонента в предварително определена работна зона. По този начин позициите на завинтване могат да се контролират с милиметрова точност.
2- Нашият “виртуален кабел” гарантира преди всичко, че инструментът за завинтване работи само в определена зона – и предотвратява злоупотреби, например на съседната работна станция.
3- Сравнително най-простото решение за повече безопасност и ергономичност са стойките за инструменти и въртящите рамена, към които е прикрепен инструментът. Тези помощни средства за манипулиране улесняват ръчното позициониране на инструмента върху точката на завинтване при разумен бюджет. Те обаче предлагат и по-малко опции и по-малко гъвкавост като цяло.
nexonar: По-високо качество за сложни задачи за позициониране

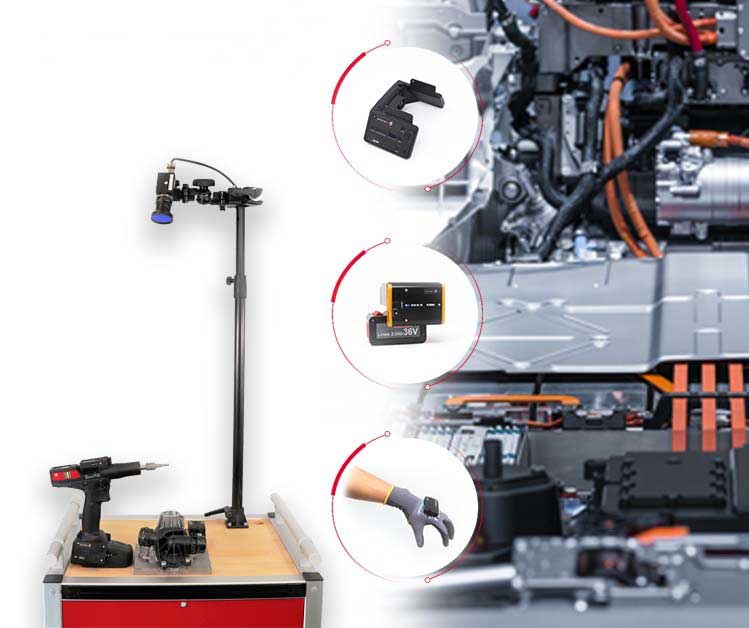

Гъвкав безжичен монтаж без грешки: nexonar пренася вашите задачи за позициониране в нови измерения и по този начин повишава качеството на монтажа. Системата се състои от поне една камера със специален филтър, с който инфрачервените тракери, разположени на инструмента, се засичат в рамките на определено пространство. Винтовете се затягат в правилната позиция, в предвидената последователност и с подходящите параметри на винта. Позицията на инструмента се засича с милиметрова точност – по осите X, Y и Z. Ако се приближи твърде близо до грешната точка на завинтване, системата блокира инструмента. Целият процес се контролира например чрез нашия интелигентен център „Connect“. Като център за данни, той осигурява комуникация между компонентите.
Между другото, с помощта на nexonar не само инструментът може да бъде свободно разпознат и преместен в пространството. Компонентът може също да бъде изтеглен в позиционирането: референтен тракер, прикрепен към детайла, предава точната му позиция – и по този начин позицията на всяка точка на завинтване. Предпоставката е да има визуален контакт между камерата, инструмента и компонента. Между другото, камерата nexonar функционира само като устройство за локализиране. Не записва никакви изображения. Ако е необходимо да се покрият големи площи за наблюдение, могат да се използват няколко камери.
Виртуален кабел: Надеждно локализиране на инструменти, захранвани с батерии
Нашият „виртуален кабел“ поставя контролираните безжични инструменти на каишка, без да ограничава гъвкавостта на служителите. Това решение гарантира, че акумулаторният инструмент се използва само в станцията, за която е предназначен. След това вече не може да се включи на съседната станция, което обикновено изисква различни крепежни елементи и параметри на завинтване. Това изпълнява предпоставка за проследимо сглобяване. Основата на това решение за локализация е нашият Smart Hub Connect, който действа като център за данни, за да осигури комуникация между компонентите и към който е свързана така наречената база за проследяване. Към инструментите са прикрепени тракери, които са свързани към базата за проследяване. За всеки инструмент неговият радиус на действие може да бъде определен отделно и Connect наблюдава тази област.
Виртуалният кабел е лесен за настройка, може да бъде разширен до произволен брой инструменти с активирана WLAN от текущото ни продуктово портфолио и може да бъде модернизиран по всяко време. Базата за проследяване и тракерът комуникират по радио чрез ултрашироколентова (UWB) технология.
Стойки за инструменти и рамена за инструменти: подобряване на качеството с прости средства

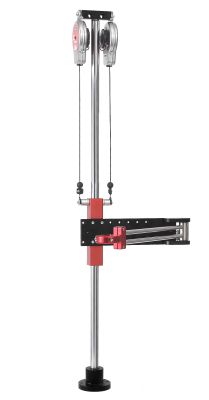

Ако търсите прост и рентабилен начин за увеличаване на ергономичността и безопасността при сглобяване, можете да прикрепите инструментите за завинтване към стойки за инструменти или (телескопични) въртящи рамена. Тези помощни средства за манипулиране поемат теглото на инструментите и по този начин облекчават напрежението върху монтажните работници. В същото време те допринасят за по-прецизно затягане на винтовете – и повишават качеството на производството. Стойката за инструменти D53 и телескопичните карбонови рамена TRA се предлагат като прости, отлични помощни средства за сглобяване в гамата на Desoutter. По време на процесите на сглобяване с ръчни инструменти за завинтване, те значително облекчават ръката, китката и рамото.
Стойките D53 са подходящи за потребители, които имат голям интерес към ергономията и в същото време искат да подобрят качеството на болтовете си – например в производството на автомобили, търговски превозни средства или селскостопански машини и техните доставчици или също в производството на бяла техника. Ергономичните помощници могат да се използват в различни приложения и, благодарение на компактния си дизайн, изискват много малко пространство на работното място. Пръчковидни, пистолетни и ъглови отвертки могат да бъдат захванати във въртящия се на 90° държач за инструменти. Предлагат се допълнителни държачи за отделните инструменти, така че да могат безопасно да се насочат към точката на завинтване и да се поставят точно върху нея. Това намалява риска от повреда на повърхностите на детайлите. Освен това се избягват неточности по време на обработка, например по време на пробиване или нарязване на резба.
За точно позициониране на точката на завинтване нашите стойки за инструменти се предлагат и с позиционни енкодери: В сътрудничество с контролна система, D53 позволява проследяване на позицията на инструмента по оста X/Y по време на процеса на сглобяване. За тази цел разполага с линейни и ротационни енкодери.
Инструментите могат да бъдат позиционирани още по-прецизно и гъвкаво с нашите телескопични рамена за инструменти TRA. Леките карбонови рамена не само издържат теглото на инструмента, но също така абсорбират вибрациите и реакционните моменти, в зависимост от модела. Рамената са оборудвани с два позиционни енкодера и постигат точност от ± 5 mm. Въртящият момент поддържа работа във връзка с много контроли на Desoutter. Те предоставят на оператора позицията на инструмента и я откриват по време на процеса на затягане. Въглеродните рамена TRA също имат въртящи се на 90° държачи за инструменти за прътови, ъглови и пистолетни отвертки. По този начин модулите могат да се използват както за хоризонтално завинтване, така и за вертикално завинтване.
